球團廠各電除塵器或下除塵灰系統
工作原理

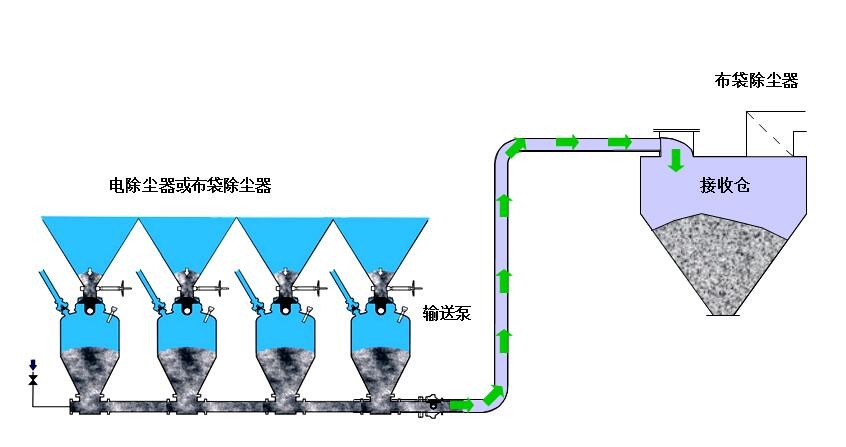

燒結廠、球團廠、火力發電廠電除塵器或者布袋除塵器的每個灰斗下 安裝一臺灰槽泵，然后通過輸送管道串聯在一起進行集中輸送到指定的儲料倉，料氣分離后，經布袋除塵器過濾后排入大氣或接入除塵風網。整個輸送過程全自動運行，流程如下：
灰斗內低料位計未被覆蓋，堆積在灰槽泵上方的灰斗內，輸送泵處于空的狀態，進料閥處于關閉狀態；
當任何灰斗的低料位計未被覆蓋時，輸送系統自動啟動，灰槽泵進料閥按順序打開，物料在重力作用下落入灰槽泵內；
當灰槽泵內裝滿物料時，進料閥按順序關閉，灰槽泵上的輸送進氣閥打開，壓縮空氣進入輸送管路中，將物料從灰槽泵輸送到指定的儲料倉；
在輸送管線上設有壓力檢測裝置，當檢測到管道內下降到設定值時，管道已清空，壓縮空氣進氣閥關閉，輸送系統進入等待狀態，等待下一個循環的開始；
系統按上述工作流程自動運行，等待儲灰倉高料位信號或是由操作員關閉系統。

系統特點
本氣力輸送是以空壓機為，灰槽泵串聯在一起集中輸送物料的一種濃相；
系統采用少量多次運行方式，防止物料在灰斗內儲存時間過長性質發生變化，出現受潮、板結等現象，不利于輸送；
使用一組閥門和傳感器控制系統中的氣壓和流速，確保流暢、可靠地輸送物料；
較低的輸送速度可以延長輸送磨蝕性物料的系統的使用壽命；
灰槽泵高度很小 ，在除塵器下易于布置，節省除塵器鋼架或土建結構的投資；
灰槽泵結構簡單，動作部件少，性能可靠，維護方便；
輸送系統的操作和控制全部自動化。
